位于日本纪伊半岛中部的奈良县。装机容量1206MW。电站对电力系统调峰、事故备用及系统频率改善具有很大作用。电站用两回500kV长90km输电线在南部京都变电站与关西电力公司的500kV电网连接。

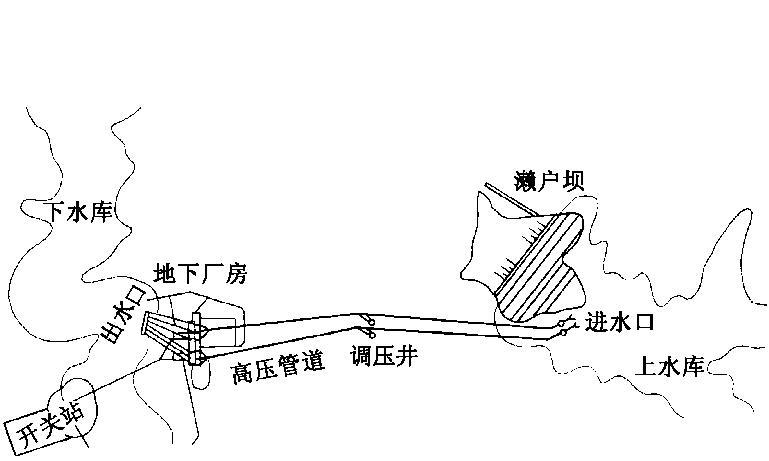

　　枢纽工程由上水库、下水库、水道系统、厂房等组成，见图。
　　上水库和下水库　下水库修建于新宫河系津川的支流旭日河上，上水库修建于旭日河的支流濑户川上。上、下水库水平距离1700m，最大毛水头526.9m。上、下水库有效库容均为1250万m³，设计净水头505m，发电最大引用流量288m³/s，规划水库可供发电12h以上。
　　上水库大坝为黏土心墙堆石坝，最高蓄水位960.00m，工作水深34m。最大坝高110.5m，坝顶宽11m，长346m，上游坡坡度为1:2.5，下游坡坡度为1:2.0。心墙顶宽4m，上游坡坡度为1:0.3，下游为垂直。大坝的右岸设一泄量为230m³/s的溢洪道。
　　下水库大坝为一不对称的混凝土双曲圆拱坝，最高蓄水位462.00m，工作水深32m，最大坝高86.1m，坝顶长199m、顶宽3m、底宽19m。坝顶中央设泄量为1200m³/s的溢洪道，还设一泄量为78m³/s活门射流孔排放混水，以及一个泄量为7.7m³/s的清水供水孔。
　　水道系统　上进/出水口为侧面进水式，底板高程898.00m。两条圆形压力引水隧洞长679.6m，内径5.3m，纵坡2%，钢筋混凝土衬砌厚 0.4m。两条引水道各设一个调压井，布置为L形。井高82.3m，内径5.3m，钢筋混凝土衬砌厚0.6m，下室长60m。
　　高压管道由2根主管和各自3根支管组成，主管支管间为四通球岔，球岔直径7m。主管内径4.3m，支管内径由2.7m变至1.8m，长50m。管道周围岩层为页岩和薄层砂岩互层。内压8.4MPa，钢板衬砌，管壁最大厚度为50mm。
　　尾水隧洞长156m，一机一洞。洞型为圆形，钢筋混凝土衬砌，内径3.1m，衬砌厚0.3m。下进/出水口闸门槽为1:0.7斜坡式，拦污栅处设防涡混凝土梁及钢顶板。
　　厂房　地下厂房埋深约180m，宽20.0m，高41.6m，长157.8m。厂房内安装6台单机容量为201MW的可逆混流式水泵水轮机和发电电动机机组。进入机组前安装球形进水阀。主变压器洞垂直于主厂房。开关站在厂房对岸，出线为高压电缆通过库底隧洞相连。
　　水泵水轮机为立轴混流单机可逆式，电动发电机为三相交流全封闭气冷。水轮机单机最大出力207MW，水泵输入功率214MW，转速514r/min，转轮直径3.75m。最大发电水头526m，最大抽水水头539m，额定水头475m，发电流量45.1m³/s，抽水流量39.4m³/s，吸出高度-70m。两台变频起动装置，频率60Hz。电站主接线低压侧为扩大单元，两台分裂变压器，高压侧双母线，四角形接线两进两出，SF6气体绝缘开关。变压器每台容量680MV·A，电压11kV。
　　电站于1975年4月开工，第一台机组于1978年6月投运，6台机组于1980年2月全部投产。
