位于日本本州岛中部高濑川上,在东京以西180km的岳山公园风景区内,装机容量1280MW,以400kV超高压输电线路接入东京电力系统。
上水库和下水库 在高濑川上兴建心墙土石坝形成上下水库,两水库距离约3km,共有落差230m。
上水库的高濑坝最大坝高176m,坝顶长362m,正常蓄水位1278.00m,相应库容7620万m3;最低运行水位1268.00m,调节库容1620万m3。上游坝坡坡度为1:2.6,下游坝坡坡度为1:1.5。2孔岸边溢洪道位于左岸,控制闸门尺寸为11.0m×11.3m(宽×高),设计泄量1400m3/s。
下水库大坝为土石坝,最大坝高125m,坝顶长340m,最高蓄水位1049.00m,相应库容3250万m3;最低运行水位1020.00m,调节库容1620万m3。

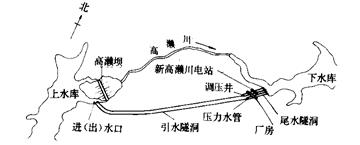

水道系统 位于上水库右岸,设2个高9m、宽9.5m的喇叭形进水口。进水口由滑动闸门控制,设有固定型防涡流设施。2条引水隧洞为圆形断面,内径 8m,长分别为2622m和2741m,间距40m。引水隧洞末端各设1个阻抗式调压井,高98m,内径15m,阻抗孔内径4m。2条隧洞末端分别以 “Y”形岔管引出2条压力钢管。压力钢管长305~322m,内径由5.65m渐变至3.40m。厂房下游4条尾水隧洞为圆形断面,内径6.4m,长 227~296.m。出水口为喇叭形,共2孔,高8.5m,宽10.6m。
厂房 地下式厂房,主厂房长163m、宽27m、高54.5m,内装4台可逆式混流机组。主变压器洞位于厂房下游侧65m处,长108m、宽20m、高35.3m,安装有4台三相变压器。
4台立轴单级可逆式混流机组,额定容量320MW。水泵水轮机转轮直径6.4m。发电工况时,最大和最小水头分别为241m和202m,相应发电流量分别为155m3/s和150m3/s,相应最大和最小出力分别为336MW和230MW。抽水工况时,最大和最小扬程分别为264m和230m,相应抽水流量分别为100m3/s和128m3/s,相应最大和最小输入功率分别为297MW和200MW。发电电动机为立轴半伞式,额定容量为367MV·A,额定电压18kV,频率50Hz,转速214.3r/min。水泵起动方式:2号和4号机组采用辅助电动机,1号和3号机组采用“背靠背”方式。
工程于1971年11月开工,1979年6月第一台机组并网发电,1981年竣工。
