葛野川抽水蓄能电站




    位于日本山梨县,为一座纯抽水蓄能电站。电站装机容量1600MW。

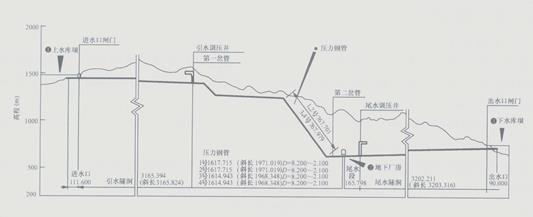

  枢纽工程由上水库、下水库、泄水建筑物、水道系统、厂房等组成,见图。
  上水库 位于富士川水系笛吹川支流日川的源头,正常蓄水位1481.00m,死水位1460.00m,工作水深21m,总库容1120万m3,调节库容830万m3。大坝为黏土心墙堆石坝,最大坝高87m,坝顶长494m,坝顶高程1486.00m,上游面坝坡1:2.7,下游面坝坡1:2.0。考虑环保、节省投资及实行挖填平衡原则,心墙料主要使用来自库区的D级强风化角砾岩。
  下水库 位于相模川水系葛野川支流土室川中游,正常蓄水位744.00m,死水位718.00m,工作水深26m,总库容1150万m3,调节库容830万m3。大坝为碾压混凝土重力坝,最大坝高105.2m,坝顶长263.5m,坝顶高程746.20m,上游面坝坡1:0.1,下游面坝坡1:0.82。碾压混凝土骨料采用砂岩泥岩块石,以及地下厂房、尾水洞的开挖石渣,施工中采用1m的碾压层厚,胶凝材料用量为110kg/m3
  泄水建筑物 葛野川电站是跨流域工程,为保持各自流域径流总量不变,上、下水库均设置了4套泄水系统,102、101、100、10-1m3/s量级的流量分别从不同泄水系统下泄。上水库主要泄水设施位于右坝肩,为一侧槽式溢洪道,设计泄流量300m3/s,还有一个可以下泄30m3/s的泄水设施。下水库主要泄水设施采用坝身表孔,设计泄洪量为480m3/s,另通过坝身底孔可下泄流量50m3/s。上、下水库坝上设置了可连续调节高度的伸缩式滑动分层取水口,以控制下泄水温,取水流量均为2m3/s。
  水道系统 1条引水隧洞长3166m,内径8.2m,钢筋混凝土衬砌厚55~75cm。后接双室阻抗式调压室,竖井内径10m、高88.9m;阻抗孔 直径5.7m;上室长87m,宽10m,高13m。出调压井后接2条压力钢管,长分别为1617m和1615m,内径4~5.7m,在水轮机进口前约 100m处分为4条支管,内径为2.3~2.85m。钢管最大设计内压为11.5MPa。长约800m、倾角为52°的下斜井开挖时采用了隧洞掘进机。4 条尾水管后接双室阻抗尾水调压室,竖井段内径10m,高120.8m;阻抗孔直径4.7m;上室长57m,宽10m,高10m。后接尾水隧洞,长 3203m,内径8.2m。
  厂房 主厂房位于地表下约500m深处,开挖尺寸为210m×34m×54m(长×宽×高),总开挖量25万m3。2台主变压器分别布置于厂房两端,副厂房位于厂房左侧,安装场设在厂房中部。发电机层高程637.00m,机组安装高程620.00m。
  厂房内安装4台单级可逆混流式水泵水轮机,单机额定出力412MW,额定水头714m,最大水头728m,最大发电引用流量68.2m3/s,最大抽水流量56.7m3/s, 最大扬程778m,最大出力438MW,吸出高度-98m。1号和2号机组为恒速机组,额定转速500r/min,分别由日立公司和三菱公司制造。3号和 4号机组为变速机组,转速为480~520r/min,由东芝公司制造,是世界上最大单机容量的变速抽水蓄能机组。设计中采用了全水头模型试验技术对止水 等部件进行试验。1号机组运行稳定,噪声、振动及尾水管中压力脉动均较小。发电电动机容量475MV·A,电动机容量438MV·A。主变压器采用低压双 分裂变压器。
  工程于1993年1月开工,上水库、下水库分别于1997年6月和1998年6月开始蓄水,1999年12月第一台机组并网发电,2001年竣工。
